一：懸掛式七氟丙烷氣體滅火裝置設計規范方案

1、設計依據

1)國家標準GB50370《氣體滅火系統設計規范》

2)國家標準CB50263《氣體滅火系統施工及驗收規范》

3)國家現行其他相關的規范、標準、規則等。

2、設計條件

1)保護對象(用于按照有關規范選定滅火設計濃度C);

2)防護區的尺寸(用于計算防護區的凈容積V);

3)防護區的最低和最高環境溫度(用于計算七氟丙烷滅火劑的蒸汽比容S);

4)防護區所處的海拔高度(選定海拔高度修正系數K)。

3、設計過程

1)提出系統對防護區的要求;

2)根據保護對象確定滅火濃度;

3)計算防護區凈容積;

4)計算滅火劑設計用量;

5)確定裝置滅火噴放時間;

6)選定滅火劑儲瓶規格及數量;

7)選定裝置的型號及數量;

8)計算滅火劑存儲用量及儲瓶的充裝率;

9)計算防護區泄壓口面積。

4、系統對防護區的要求

1)防護區宜以單個封閉空間劃分;同一區間的吊頂上和地板下需同時保護時，可合為一個防護區。

2)一個防護區的面積不宜大于500 m2,且容積不宜大于1600m’。

3)防護區應實行完全的防火分隔。防護區圍護結構及門窗的耐火極限均不宜低于0.5h;吊頂?shù)哪突饦O限不宜低于0.25h。當防護區的相鄰區域設有水噴淋或其他滅火系統時，其隔墻或外墻上的門]窗的耐火極限可低于0.25h，但不應低于0.25h。當?shù)蹴斏虾凸ぷ鲗觿潪橥环雷o(hù)區時,吊頂?shù)哪突饦O限不做要求。

4)防護區圍護結構承受內壓的允許壓強，不宜低于1200Pa。

5)防護區的門]應為向疏散方向開啟的防火門，并安裝自動閉門門器，以保證在氣體噴放時能夠處于關閉狀態。但亦應保證用于疏散的門在任何狀態下，都可以從防護區內部打開。

6)防護區內影響氣體滅火效果的各種設備都應能保證在噴放氣體前聯動停止或關閉，除泄壓口外的開口應自動關閉。

7)防護區應有保證人員在30s內疏散完畢的通道和出口。

8)防護區內的疏散通道和出口應設置應急照明和疏散指示標志。

9)防護區的入口處應設置滅火系統的永久性標志牌和氣體釋放指示燈。

10)滅火后的防護區應通風換氣，地下防護區和無窗或設固定窗扇的地_上防護區,應設置機械排風裝置,排風口宜設在防護區的下部并應直通室外。通風換氣的次數按照不少于每小時5次考慮。有可開啟外窗的防護區，可采用自然通風換氣的方法進行通風換氣。

11)防護區應設置泄壓口，泄壓口應設置在防護區凈高的2/3以上，且宜設置在外墻上。當防護區不存在外墻時，可考慮設置在與走廊相隔的內墻上。

12)防護區的最低環境溫度不宜低于-10C。

5、滅火濃度及滅火設計濃度的確定

1)七氟丙烷滅火系統的滅火設計濃度不應小于滅火濃度的1.3 倍，惰化

計濃度不應小于惰化濃度的1.1倍。

2)固體表面火災的滅火濃度為5. 8%，其他滅火濃度可按附表1取值，惰化濃度可按附表2取值。

3)圖書、檔案、票據和文物數據庫等防護區，滅火設計濃度宜采用10%。

4)油浸變壓器、帶油開關的配電室和自備發電機房等防護區，滅火設計濃度宜采用9%。

5)通訊機房和電子計算機房等防護區，滅火設計濃度宜采用8%。

附表1七氟丙烷滅火濃度

附表2七氟丙烷惰化濃度

6、七氟丙烷滅火劑設計用量計算

1)根據氣體滅火系統設計規范3.3.14條防護區滅火劑的設計用量應按下式計算:

式中:
W一滅火設計用量;
C1一滅火設計濃度或惰化設計濃度(%);
S一滅火劑過熱蒸汽在101kPa大氣壓和防護區最低環境溫度下的品質體積(m3/kg);
S=0.1269+0.000513*T (T一防護區最低環境溫度C)

V一防護區凈容積;
K一海拔高度修正系數，根據裝置所處海拔高度按照附表3取值。

附表3海拔高度修正系數

7、裝置噴放時間的確定

在通訊機房和電子計算機房等防護區，設計噴放時間不應大于8s;在其他防護區，設計噴放時間不應大于10s。

8、選定滅火劑儲瓶規格及數量

1)根據用戶需求及工程實際情況選定滅火劑儲瓶的規格。

2)為保證滅火劑的噴放速率，通常情況下按照選定的儲瓶規格確定儲瓶滅火劑的充裝量(例如20L的滅火劑儲瓶的滅火劑充裝里最好不要超過20kg，其他規格依次類推)。

3)根據滅火劑設計用里和選定的滅火劑儲瓶規格即可確定需用的儲瓶數量n。

9、選定懸掛式七氟丙烷裝置的型號及數量

根據工程實際情況、啟動方式等要求，在防護區平面圖上按照均勻布置的原則，然后根據懸掛式滅火裝置數里和滅火劑數里即可選定懸掛式裝置的型號。

10、滅火劑存儲用里及儲瓶的充裝率計算

1)  滅火劑存儲用里按照下式計算:
         W0=W

式中：
W0一滅火劑存儲用里;
W一滅火設計用里;

注:懸掛式七氟丙烷氣體滅火裝置由于是倒置安裝,故無剩余里o

2)  滅火劑儲瓶的充裝率按照下式計算:

式中：
η一滅火劑儲瓶的充裝率(kg/m3);
n一滅火劑儲瓶的數量(個);
Vb一單個滅火劑儲瓶容積(m3)。

注:建議此處計算出的滅火劑儲瓶的充裝率應報1000kg/m3。

11、防護區泄壓口面積的計算

防護區泄壓口面積可按照下式計算:

式中：Fx一泄壓口面積（m2）

Qx一滅火劑在防護區的平均噴放速率(kg/s);

Pf一圍護結構承受內壓的允許壓強(Pa)，不宜低于1200Pao泄壓口可按照以下方法進行選型:

A=(L-0.07)x(B-0.04)
式中:A一泄壓口面積;

L一泄壓口長度;

B一泄壓口寬度o

注: 1、調整泄壓口的長度和寬度，直到4≥Fx

2、泄壓口長度或?qū)挾瘸^1米時，可考慮將一個大的泄壓口分成幾個小的泄壓口進行設置。所有小的泄壓口面積之和應不小于大的泄壓口面積。

二、施工方案

1、一般規定

(1)懸掛式氣體滅火系統施工前應具備下列技術數據:設計說明書及其主要組件的使用、維護說明書、產品出廠合格證和由國家質里監督檢驗測試中心出具的檢驗報告。

(2)系統中采用的不能復驗的產品，如七氟丙烷氣體等，應具有生產廠出具的同批產品檢驗報告與合格證。

(3)氣體滅火系統的施工應具備下列條件:

1)防護區設置條件與設計相符。

2)系統組件與主要材料齊全，其品種、規格、型號符合設計要求。

2、懸掛式氣體滅火系統組件檢查

(1)氣體滅火系統施工前應對滅火劑貯存容器、容器閥等系統組件進行外觀檢查，并應符合下列規定:

1)裝置組件無碰撞變形及其他機械性損傷。

2)組件外露非機械加工表面保護涂層完好。

3)銘牌清晰，組件所有外露接口均設有防護堵、蓋，且封閉良好，

4)氣體滅火裝 置安裝前應檢查滅火劑貯存答器內的充裝量與充裝壓力，且應符合下列規定:

5)滅火劑貯存答器的充裝量不應小于設計充裝量，且不得超過設計充裝量的1.5%。

6)滅火劑貯存容器內的實際壓力不應低于相應溫度下的貯存壓力，且不應超過該貯存壓力的5%。

(2)在氣體滅火系統安裝前應對閥驅動裝置進行檢查，并應符合下列規定

電磁驅動裝置的電源電壓應符合系統設計要求。通電檢查電磁鐵芯，其行程應能滿足系裝置啟動要求，且動作靈活無卡阻現象。

3、安裝和使用

(1)、電磁懸掛式滅火裝置由滅火劑儲存罐體、電磁驅動部件、噴頭、壓力顯示部件、信號回饋部件組成，可懸掛或固定于墻壁上，與火災探測部件、火災警報器及滅火控制器組成一套自動滅火系統，具有不占地、安裝簡便的特點。

(2)、裝本裝置就位于預先設計的位置。

(3)確認模擬報警后中心控制器能有DC24V電壓輸出給電磁閥。如本裝置自帶報警控制器，由按說明書中調試并將所有聯動接好，檢查線路是否正確。

(4)電磁閥暫時不裝。將電磁閥接通DC24V1A電源，觀察是否動作，并動作有力。

(5)打開壓力表確認壓力是否正常，必要時對照銘牌上的參數，稱重檢驗瓶?jī)?nèi)滅火劑重里是否虧損。

(6)待電控系統驗收合格后再將本裝置所有組件全部裝好開通。

(7)滅火裝置盡量裝在易起火的上方，同時兼顧易檢查和維護

(8)支架用鐵膨脹固定牢固，安全可靠。

(9)滅火裝置不宜裝在太陽照射到的地方，并具有密閉的空間內。

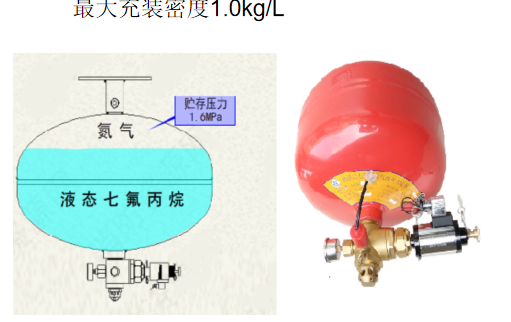

4、電磁式懸掛式七氟丙烷氣體滅火裝置結構示意圖、實體照片，見圖

1.安裝支架           2.壓強制反饋裝置      3.噴頭

4.容器閥             5.壓力表            6.電磁型驅動裝置

圖3  電磁式懸掛式七氟丙烷裝置結構示意圖、實體照片

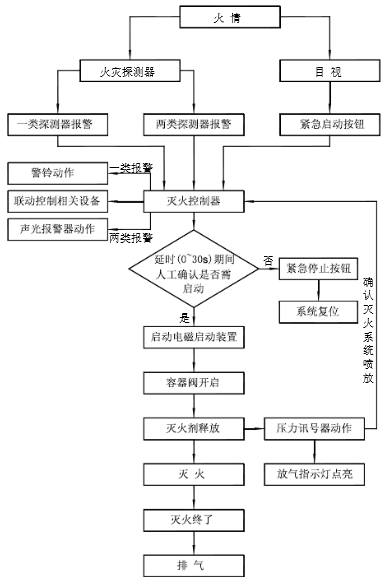

電磁式懸掛式七氟丙烷氣體滅火裝置動作控制流程圖，如圖：

5、維護與保養

(1)維修保養人員，必須熟悉本裝置的性能結構及工作原理。(廠家可以培訓)。

(2)每天對本裝置巡視一遍，觀看其是否正常。

(3)每3個月檢查一次滅火劑儲瓶，當壓力下降超過設計值10%時要予以補充。

(4)每年進行一次整體功能調試,從報警信號輸入電電磁閥動作均應正常。

(5)每年檢查滅火劑重量一 次，滅火劑凈重減少5%以上應予以補充。

(6)、每五年應對本裝置進行-次全面檢查,檢查內容和要求除按月檢及年檢規定的

查外，尚應符合下列規定:

1)對閥件及電磁型驅動裝置組件進行拆洗重裝、重新試驗。

2)對全裝置重新進行調試。壓力表標示壓力低于綠線區或一經開啟必須交資質合格廠商維修再充裝滅火劑(充裝前必須經2.48Mpa水壓試驗).

(7)維修保養中如發現問題，請直接與改公司聯系。
