     自動噴水滅火系統設計，應根據建筑物、構建物的功能，火災危險性以及當?shù)貧夂驐l件等特點，合理選擇噴水滅火系統類型，做到保障安全、經濟合理、技術先進。

    7-1一般規定

    7．1．1：噴頭應布置在頂板或吊頂下易于接觸到火災熱氣流并有利于均勻布水的位置。當噴頭附近有障礙物時，應符合本規范7.2節的規定或增設補償噴水強度的噴頭。

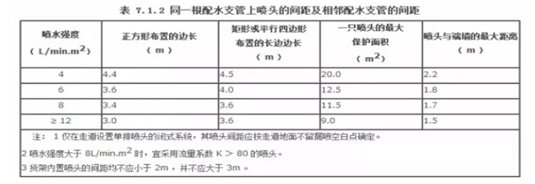

    7．1．2：直立型、下垂型噴頭的布置，包括同一根配水支管上噴頭的間距及相鄰配水支管的間距，應根據系統的噴水強度、噴頭的流量系數和工作壓力確定，并不應大于表7．1．2的規定，且不宜小于2.4m。

    7．1．3：除吊頂型噴頭及吊頂下安裝的噴頭外，直立型、下垂型標準噴頭，其濺水盤與頂板的距離，不應小于75mm，不應大于150mm。

    當在梁或其他障礙物底面下方的平面上布置噴頭時，濺水盤與頂板的距離不應大于300mm，同時濺水盤與梁等障礙物底面的垂直距離不應小于25mm，不應大于100mm。

    在梁間布置噴頭時，應符合本規范7．2．1條的規定。確有困難時，濺水盤與頂板的距離不應大于550mm。

    梁間布置的噴頭，噴頭濺水盤與頂板距離達到550mm仍不能符合7．2．1條規定時，應在梁底面的下方增設噴頭。

    密肋梁板下方的噴頭，濺水盤與密肋梁板底面的垂直距離，不應小于25mm，不應大于100mm。

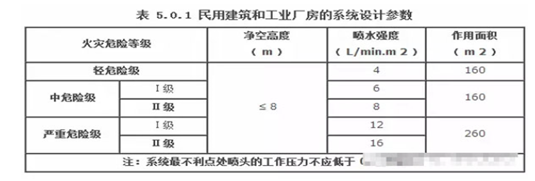

    凈空高度不超過8m的場所中，間距不超過4×4(m)布置的十字梁，可在梁間布置1只噴頭，但噴水強度仍應符合表5．0．1的規定。

7．1．4：早期抑制快速響應噴頭的濺水盤與頂板的距離，應符合表7．1．4的規定：

    早期抑制快速響應噴頭的濺水盤與頂板的距離

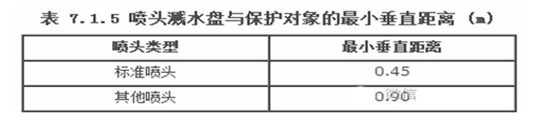

7．1．5：圖書館、檔案館、商場、倉庫中的通道上方宜設有噴頭。噴頭與被保護對象的水平距離，不應小于0.3m；噴頭濺水盤與保護對象的最小垂直距離不應小于表7．1．5的規定：

    7．1．6：貨架內置噴頭宜與頂板下噴頭交錯布置，其濺水盤與上方層板的距離，應符合本規范7．1．3條的規定，與其下方貨品頂面的垂直距離不應小于150mm。

    7．1．7：貨架內噴頭上方的貨架層板，應為封閉層板。貨架內噴頭上方如有孔洞、縫隙，應在噴頭的上方設置集熱擋水板。集熱擋水板應為正方形或圓形金屬板，其平面面積不宜小于0.12m2，周圍彎邊的下沿，宜與噴頭的濺水盤平齊。

    7．1．8：凈空高度大于800mm的悶頂和技術夾層內有可燃物時，應設置噴頭。

    7．1．9：當局部場所設置自動噴水滅火系統時，與相鄰不設自動噴水滅火系統場所連通的走道或連通門窗的外側，應設噴頭。

    7．1．10：裝設通透性吊頂?shù)膱鏊?，噴頭應布置在頂板下。

    7．1．11：頂板或吊頂為斜面時，噴頭應垂直于斜面，并應按斜面距離確定噴頭間距。尖屋頂?shù)奈菁固帒?yīng)設一排噴頭。噴頭濺水盤至屋脊的垂直距離，屋頂坡度≥1／3時，不應大于0.8m；屋頂坡度＜1／3時，不應大于0.6m。

    7．1．12：邊墻型標準噴頭的最大保護跨度與間距，應符合表7．1．12的規定：

    7．1．13：邊墻型擴展覆蓋噴頭的最大保護跨度、配水支管上的噴頭間距、噴頭與兩側端墻的距離，應按噴頭工作壓力下能夠噴濕對面墻和鄰近端墻距濺水盤1.2m高度以下的墻面確定，且保護面積內的噴水強度應符合本規范表5．0．1的規定。

    7．1．14：直立式邊墻型噴頭，其濺水盤與頂板的距離不應小于100mm，且不宜大于150mm，與背墻的距離不應小于50mm，并不應大于100mm。

    水平式邊墻型噴頭濺水盤與頂板的距離不應小于150mm，且不應大于300mm。

    7．1．15：防火分隔水幕的噴頭布置，應保證水幕的寬度不小于6m。采用水幕噴頭時，噴頭不應少于3排；采用開式灑水噴頭時，噴頭不應少于2排。防護冷卻水幕的噴頭宜布置成單排。

    7．2：噴頭與障礙物的距離

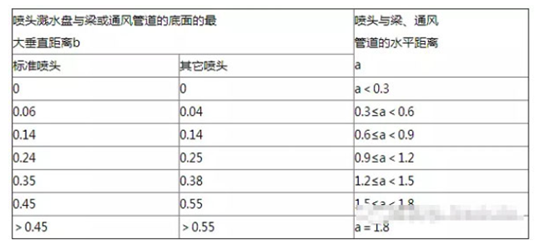

    7．2．1：直立型、下垂型噴頭與梁、通風管道的距離宜符合表7．2．1的規定(見圖7．2．1)。

    表7.2.1噴頭與梁、通風管道的距離

7．2．2：直立型、下垂型標準噴頭的濺水盤以下0.45m、其他直立型、下垂型噴頭的濺水盤以下0.9m范圍內，如有屋架等間斷障礙物或管道時，噴頭與鄰近障礙物的最小水平距離宜符合表7．2．2的規定(見圖7．2．2)。

    表7.2.2噴頭與鄰近障礙物的最小水平距離

    7．2．3：當梁、通風管道、成排布置的管道、橋架等障礙物的寬度大于1.2m時，其下方應增設噴頭（見圖7.2.3）。增設噴頭的上方如有縫隙時應設集熱板。

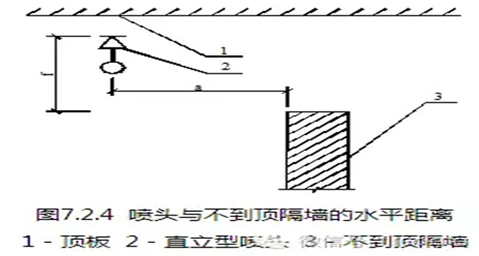

      7．2．4：直立型、下垂型噴頭與不到頂隔墻的水平距離，不得大于噴頭濺水盤與不到頂隔墻頂面垂直距離的2倍(見圖7.2.4)。

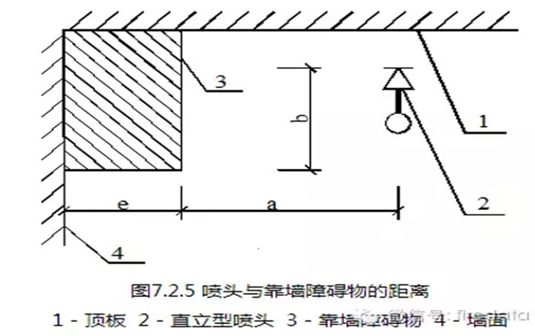

      7．2．5：直立型、下垂型噴頭與靠墻障礙物的距離，應符合下列規定(見圖7.2.5)：

    障礙物橫截面邊長小于750mm時，噴頭與障礙物的距離，應按公式7.2.5確定；障礙物橫截面邊長等于或大于750mm或a的計算值大于本規范表7.1.2中噴頭與端墻距離的規定時，應在靠墻障礙物下增設噴頭。

    7．2．6：邊墻型噴頭的兩側1m及正前方2m范圍內，頂板或吊頂下不應有阻擋噴水的障礙物。

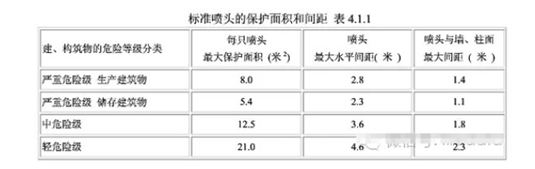

    第4.1.1條各危險等級建筑、構筑物的自動噴水滅火系統，每只標準噴頭的保護面積、噴頭間距，以及噴頭與墻、柱面的間距，應符合表4.1.1的規定。

    第4.1.2條噴頭濺水盤與吊頂、樓板、屋面板的距離，不宜小于7.5厘米，并不宜大于15厘米，當樓板、屋面板為耐火極限等于或大于0.50小時的非燃燒體時，其距離不宜大于30厘米。（注：吊頂型噴頭可不受上述距離的限制。）

    第4.1.3條布置在有坡的屋面板、吊頂下面的噴頭應垂直于斜面，其間距按水平投影計算。當屋面板坡度大于1:3并且在距屋脊75厘米范圍內無噴頭時，應有屋脊處增設一排噴頭。

    第4.1.4條噴頭濺水盤布置在梁側附近時噴頭與梁邊的距離，應按不影響噴灑面積的要求確定。

    第4.1.5條在門窗口處設置噴頭時，噴頭距洞口上表面的距離不應大于15厘米；距墻面的距離不宜小于7.5厘米，并不宜大于15厘米。

    一般情況，兩個噴頭之間的距離不大于3.6米不小于2.4米。如果4個噴頭平面按矩形布置，視實際情況，兩噴頭間最大距離不超過4.2米。

    條文說明

    7．2．7：參考美國NFPA－13(1996年版)標準有關規定，提出了當頂板下有梁、通風管道或類似障礙物，且在其附近布置噴頭時，避免梁、通風管道等障礙物影響噴頭布水的規定(見本規范圖7.2.1)。噴頭的定位，應當同時滿足本規范7.1節中噴頭濺水盤與頂板距離的規定，噴頭與障礙物的水平間距不小于本規范表

    7．2．1的規定。如有困難，則要求增設噴頭。

    表11為美國《自動噴水滅火系統安裝標準》NFPA-13(1996年版)中噴頭與梁、通風管道等障礙物的間距規定。

    表11噴頭與梁、通風管道的距離

    7．2．2：參考了美國NFPA-13(1996年版)標準規定。噴頭附近如有屋架等間斷障礙物或管道時，為使障礙物對灑水的影響降至最小，規定噴頭與上述障礙物保持一個最小的水平距離。這一水平距離，是由障礙物的最大截面尺寸或管道直徑?jīng)Q定的(見本規范圖7.2.2)。

    7．2．3：本條參考美國NFPA－13(2002年版)標準中的有關規定。針對寬度大于1.2m的通風管道、成排布置的管道等水平障礙物對噴頭灑水的遮擋作用，提出了增設噴頭的規定，以補償受阻部位的噴水強度(見本規范圖7.2.3)，本次修訂針對集熱板的設置進行了明確規定。

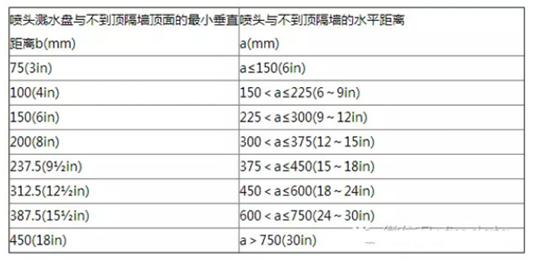

    7．2．4：噴頭附近的不到頂隔墻，將可能阻擋噴頭的灑水。為了保證噴頭的灑水能到達隔墻的另一側，提出了按噴頭濺水盤與不到頂隔墻頂面的垂直距離，確定二者間最大水平間距的規定，參見表12(見本規范圖7.2.4)。

    7．2．5：頂板下靠墻處有障礙物時，將可能影響其鄰近噴頭的灑水。參照美國NFPA－13(1996年版)標準的相關規定，提出了保證灑水免受阻擋的規定(見本規范圖7.2.5)。

    7．2．6：參考了美國《自動噴水滅火系統安裝標準》NFPA-13（1996年版）的有關規定。（表12）規定本條的目的，是為了防止障礙物影響邊墻型噴頭的灑水分布。

    表12美國《自動噴水滅火系統安裝標準》NFPA-13

    (1996年版)中對噴頭與不到頂隔墻間距離的規定

本節中各種障礙物對噴水形成的阻擋，將削弱系統的滅火能力。根據噴頭灑水不留空白點的要求，要求對因遮擋而形成空白點的部位增設噴頭。
